Como funciona a Equipotencialização?

Equipotencialização é ajustar os sistemas elétricos para evitar descargas elétricas inesperadas. A intenção é que o potencial elétrico em diferentes sistemas (máquinas etc) seja equivalente. Com isso, a diferença potencial diminui.

Diferente do aterramento,  onde os elementos condutores obrigatoriamente precisam ter contato direto com a terra,  a equipotencialização não envolve a ligação direta com a terra.

O mais importante em qualquer ligação é que os elementos condutores, as massas e a terra estejam o mais próximo possível de um mesmo potencial. Dessa forma, o risco de choques é evitado. Assim como o mau funcionamento dos equipamentos e os danos aos equipamentos eletroeletrônicos.



Como equipotencializar o sistema

A principio, existe uma prática mais comum na realização da equipotencialização. Nessa prática, em suma, você interliga os elementos metálicos não energizados que compõe o circuito em um mesmo potencial.  Ou seja, você liga as partes do circuito para que o potencial possa ser dividido.

Dessa forma, o potencial será igual entre elas.  Para a segurança dos envolvidos, é importante que essa ligação envolva a terra. Assim, você terá um potencial menor e também o descarregamento do circuito.

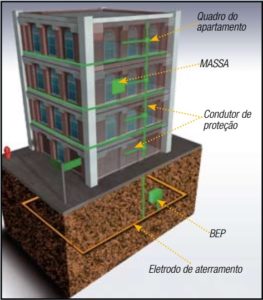

como funciona a equipotencialização

Atenção redobrada em alguns fatores:

• Todas as massas da instalação devem estar ligadas aos condutores de proteção.
• Em cada edificação deve ser realizada uma equipotencialização principal de todo o sistema. Da mesma forma devem ser feitas quantas equipotencializações suplementares  forem necessárias nas partes individuais do sistema.
• Todas as massas da instalação situadas em uma mesma edificação devem estar vinculadas à equipotencialização principal da edificação. Ou seja, a um único eletrodo de aterramento.

• Massas simultaneamente acessíveis devem estar vinculadas a um mesmo eletrodo de aterramento.
• As massas protegidas contra choques elétricos por um mesmo dispositivo, dentro das regras da proteção por seccionamento automático da alimentação, devem estar vinculadas a um mesmo eletrodo de aterramento.
• Todo circuito deve dispor de condutor de proteção em toda sua extensão.

Relação com a norma NBR 5410

Segundo a norma NBR 5410, um condutor de proteção em um sistema de equipotencialização pode ser comum a mais de um circuito.

Além disso, um condutor de proteção pode ser comum a dois ou mais circuitos. Desde que esteja instalado no mesmo conduto que os respectivos condutores de fase.

Do mesmo modo, a sua seção deve ser dimensionada para a mais severa corrente de falta presumida, e o mais longo tempo de atuação do dispositivo de seccionamento automático verificados nesses circuitos ou em função da maior seção do condutor da fase desses circuitos.

Alguns elementos podem ser excluídos do processo de equipotencialização:

• Suportes metálicos de isoladores de linhas aéreas fixados à edificação que estiverem fora da zona de alcance normal;
• Postes de concreto armado em que a armadura não é acessível;
• Caso tenha massas que, por suas reduzidas dimensões (até aproximadamente 50 mm x 50 mm) ou por sua disposição, não possam ser agarradas ou estabelecer contato significativo com parte do corpo humano, desde que a ligação a um condutor de proteção seja difícil ou pouco confiável.

NR 10 a norma que protege a sua vida! É importante conhecer as normas regulamentam a segurança e prevenção de acidentes.

  Você sabe o que é Nr10?

A equipotencialização é um procedimento que busca a uniformidade de potenciais elétricos em elementos especificados de uma instalação. Sendo assim, é essencial para proteção contra choques elétricos e perturbações eletromagnéticas, sendo mais importante do que o aterramento em si.

Este processo não implica uma ligação direta com a terra, mas sim a conexão de todos os elementos metálicos a um sistema de aterramento de proteção, direcionando correntes de fuga e aumentando a segurança da instalação.

O que diz a norma regulamentadora?

Conforme a norma NBR 5410, a equipotencialização é detalhada no item 6.4.2.13, que instrui a instalação de um barramento de equipotencialização principal (BP) próximo ao ponto de entrada da alimentação elétrica.

Ou seja, este barramento pode estar localizado dentro de um Quadro de Distribuição Central (QDC) ou Quadro Geral de Baixa Tensão (QGBT), desde que seja o ponto mais próximo da entrada da linha elétrica na edificação.

Como fazer a equipotencialização na prática?

Na prática, pode-se instalar um barramento à parte para a equipotencialização, mas também é permitido que o barramento de proteção (PE) no QDC principal acumule a função de BP.

Desse modo, exemplos incluem a conexão do cabo de aterramento ao neutro vindo da concessionária no mesmo barramento, ou a utilização de um conector bifurcado para unir os cabos de aterramento ao neutro.

Ou seja, em sistemas TN, onde o neutro e o condutor de proteção são conjugados, deve-se separar estes condutores a partir do ponto de entrada na edificação ou a partir do QDC principal, não podendo ser reunidos em outro ponto da instalação.

Mas, atenção!

Existem algumas restrições para o uso combinado de condutores de proteção e neutro em seções menores que 10mm². Após a separação do condutor PN no ponto de entrada, estes não devem ser reunidos em outro ponto, conforme estabelece a norma.

Conclusão

Neste conteúdo você aprendeu que a equipotencialização é uma técnica de segurança fundamental e pode ser realizada dentro de quadros de distribuição seguindo as diretrizes normativas.

Ou seja, ela é uma prática recomendada e legalmente aceita, desde que esteja em conformidade com os itens da norma NBR 5410.
