Esquema TN

O aterramento TN possui variações para uma melhor aplicabilidade. Nesse esquema, a fonte de alimentação é diretamente aterrada como no esquema TT.

Na instalação, todas as partes metálicas expostas e as partes metálicas não pertencentes à instalação são ligadas ao condutor neutro através de condutores de proteção.

Esquema TN-C

Na aplicação desse esquema as funções de neutro e de proteção são combinadas em um único condutor que é designado com PEN (condutor de proteção neutro).

Ele requer o estabelecimento de um ambiente equipotencial eficiente com o uso de eletrodos espaçados regularmente.

Este esquema não é permitido para condutores de seção inferior a 10mm² e para os equipamentos portáteis e flexíveis.

Além disso, ele apresenta características em situações de falha que tornam seu uso proibido em locais onde exista o risco de incêndio.

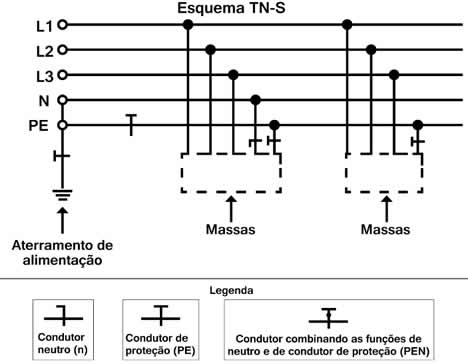

Esquema TN-S

Na configuração desse tipo de esquema os condutores de proteção e o neutro são separados.

Quando o sistema possuir cabo enterrado com uma capa de chumbo, na maioria das vezes, o condutor de proteção será essa capa de chumbo.

Em circuitos de condutores de cobre com seção inferior a 10mm² e nos condutores de alumínio e em equipamentos móveis 16mm², é obrigatório o uso de condutores separados PE e N (cinco fios).

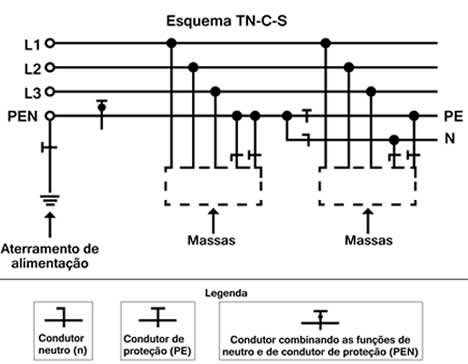

Esquema TN-C-S

Os esquemas TN-C e TN-S podem ser utilizados em uma mesma instalação, fazendo as funções de neutro e de proteção sejam combinadas em um único condutor.

Desse modo, o esquema TN-C não deve nunca ser usando à jusante do sistema TN-S.

Normalmente, o ponto de separação do condutor PE com o condutor PEN é na origem do sistema.

Outros Tipos de Aterramento TN:

Como transformar um um Aterramento TT em Aterramento TN-S?

Para começar, o aterramento elétrico é tema recorrente e gera debates no meio profissional. Sendo assim, há desde dados antigos ainda em voga até mitos e experiências práticas que influenciam a escolha entre tipos de aterramento.

Como já dissemos anteriormente, existem três esquemas principais de aterramento: TN, TT e IT.

No esquema TN, encontramos variações como:

• TN-C;
• TN-S;
• TN-C-S.

No aterramento TN, por exemplo, o neutro é aterrado e conectado aos equipamentos via condutores de proteção. Já para o TT, o neutro e as massas dos equipamentos possuem aterramentos separados.

Conversão de TT para TN-S

Uma prática comum é converter o aterramento do tipo TT para TNS, ou seja, especialmente em instalações onde o quadro de distribuição está distante do padrão de entrada.

No esquema TN-S, o neutro e o condutor de proteção são separados ao longo do sistema.

Desse modo, a equipotencialização assegura que todas as massas e elementos condutores estejam no mesmo potencial da terra. Assim, ela pode ser implementada no quadro de distribuição ou em uma caixa específica.

Para converter de TT para TNS, conecta-se o barramento de neutro ao de terra.

Ou seja, no aterramento TT, todos os circuitos precisam de proteção por IDR, enquanto no TNS, apenas circuitos com áreas molhadas exigem tal proteção.

No TNS, a medição da resistência de aterramento não é necessária, diferente do TT. Ademais, no TNS, não se precisa instalar DPS para o neutro.

Dessa forma, muitos profissionais preferem o aterramento TNS pela segurança adicional que oferece.

Em outras palavras, ao realizar a equipotencialização no quadro, é possível transformar um aterramento TT em TNS.
